Выбор подходящего силового кабеля низкого напряжения для проекта зависит не только от размера проводника и типа изоляции. Слой механической защиты (или его отсутствие) определяет, выдержит ли кабель первое десятилетие службы или выйдет из строя в течение первого года. Для объектов прямого захоронения и мест с высокими механическими нагрузками выбор между бронированной и небронированной конфигурацией имеет серьезные последствия для надежности и стоимости замены.
Бронированные силовые кабели низкого напряжения имеют под внешней оболочкой металлический слой, обычно из стальной проволоки или алюминиевой ленты. Эта броня служит физическим барьером от ударов камней, землеройного оборудования и оседающей почвы. При установке в захоронение броня также устойчива к повреждению грызунами — распространенному типу неисправностей на сельских и пригородных маршрутах. Металлический слой обеспечивает дополнительную механическую прочность при протягивании, снижая риск повреждения проводника при монтаже. Однако бронированные кабели требуют надлежащего уплотнения и заземления на концах, чтобы броня не представляла угрозу безопасности.

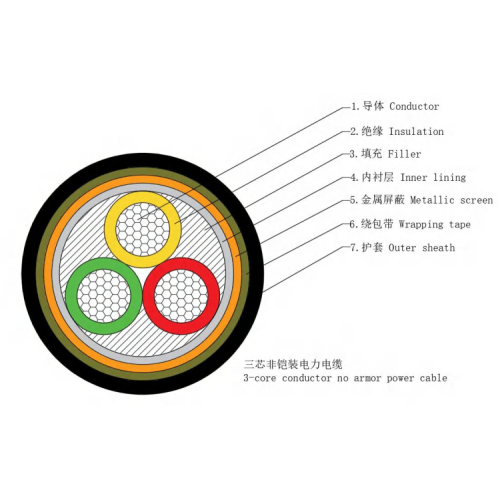

Небронированные силовые кабели низкого напряжения легче, гибче и их легче заделывать. Они подходят для установки внутри помещений, в кабельных лотках и кабелепроводах, где механическое воздействие минимально. Более низкая стоимость и более простая установка делают их привлекательными для общестроительной проводки. Но при прямом захоронении отсутствие механической защиты означает, что только оболочка выдерживает нагрузку от давления почвы и потенциальных воздействий. Небольшое движение грунта или случайные раскопки могут повредить оболочку и нарушить изоляцию.
Для требовательных применений электрический кабель НН 1,8/3 кВ с изоляцией из сшитого полиэтилена представляет собой высокопроизводительную категорию в диапазоне низкого напряжения. Изоляция из сшитого полиэтилена обеспечивает превосходную термическую стабильность, непрерывно работая при температуре 90°C по сравнению с 70°C для ПВХ. Этот более высокий температурный класс позволяет использовать проводники меньшего размера при той же токовой нагрузке, что снижает затраты на материалы при сохранении производительности. Номинальное напряжение 1,8/3 кВ подходит для промышленного распределения, где критически важными факторами являются падение напряжения и устойчивость к короткому замыканию.
Выбор между силовым кабелем из алюминиевого сплава и типом медных проводников представляет собой еще одну переменную. Проводники из алюминиевого сплава стоят значительно дешевле медных и меньше весят, что делает их привлекательными для распространения на большие расстояния. Однако силовой кабель из алюминиевого сплава требует большего сечения, чтобы соответствовать токовой нагрузке меди, и требует тщательной заделки для предотвращения теплового расширения и окисления. При прямом захоронении более низкая стоимость алюминия позволяет увеличить толщину брони, не выходя при этом за рамки бюджета.
Выбор между бронированным и небронированным выбором прост. На объектах прямого захоронения и сильного воздействия требуется бронированный силовой кабель низкого напряжения. Для кабельных лотков, внутренней прокладки и установок с полной механической защитой подходят небронированные типы. Правильный выбор, установленный правильно, прослужит дольше здания, которое он обслуживает. Неправильный выбор потерпит неудачу до истечения срока гарантии.
