Руководство по выбору силовых кабелей среднего и низкого напряжения: как всегда делать все правильно

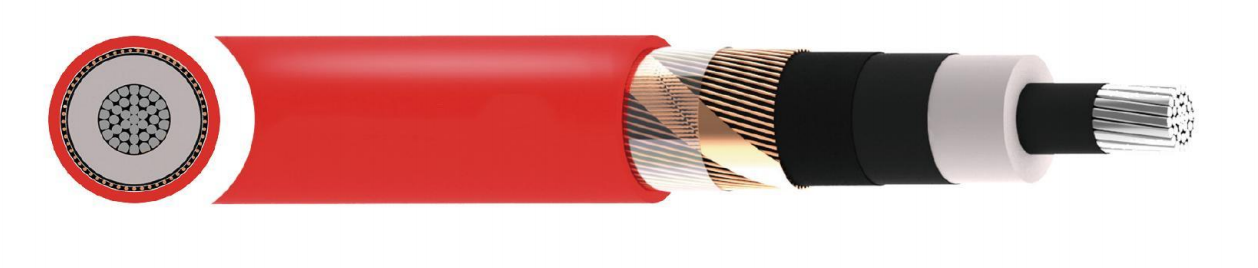

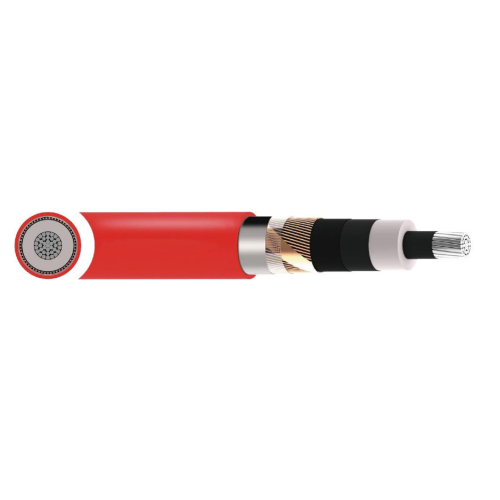

Золотое правило: размер не ограничивается только пропускной способностью. Слишком многие спецификации ограничиваются допустимой нагрузкой по току и игнорируют падение напряжения, повышение температуры при коротком замыкании и факторы снижения номинальных характеристик установки. Для силового кабеля среднего и низкого напряжения необходимо учитывать все четыре одновременно.

Начните с постоянного тока. Рассчитайте ток полной нагрузки вашего оборудования, затем примените коэффициенты снижения мощности для температуры окружающей среды выше 40°C, группировки кабелей и солнечного излучения для незащищенных участков. Силовой кабель среднего и низкого напряжения , рассчитанный на ток 100 А на открытом воздухе, может выдерживать ток только 70 А, если он связан с шестью другими кабелями в лотке.

Дальше падение напряжения. Для низковольтных систем поддерживайте его ниже 3% от источника до нагрузки. Для МВ менее 5%. Именно здесь многие инженеры терпят неудачу: они определяют размер силового кабеля среднего и низкого напряжения по току, а затем при вводе в эксплуатацию обнаруживают, что двигатели не запускаются, поскольку напряжение на клеммах низкое на 10%. Выполните расчет падения напряжения по всей длине кабеля, а не только по прямой.

Затем рейтинг короткого замыкания. Ваш силовой кабель среднего и низкого напряжения должен выдерживать предполагаемый ток короткого замыкания в течение всего времени работы защитного устройства. Кабель, который выдерживает ток 10 кА в течение 0,5 секунды, может выйти из строя за то же время при токе 15 кА. Проверьте уровень неисправности источника и координацию защиты.

Теперь рассмотрим специализированные кабели. Кабели для хранения энергии предъявляют различные требования к изоляции, часто требуя повышенной гибкости и огнестойкости из-за концентрации в аккумуляторных помещениях. А для кабеля управления размер зависит не столько от тока, сколько от падения напряжения и механической прочности — цепи управления длинные и малоточные, что делает падение напряжения доминирующим ограничением.

Один инженер центра обработки данных рассказал нам: «Мы трижды меняли размер кабеля для хранения энергии, потому что все время забывали температуру окружающей среды в аккумуляторном контейнере. Наконец, все получилось, рассчитав все дважды».

Важный шаг, который чаще всего пропускают? Сравните коэффициенты снижения номинальных характеристик с фактическим методом установки. Прокладка непосредственно, в воздуховоде, лотке или на открытом воздухе — каждый из этих вариантов существенно меняет емкость силового кабеля среднего и низкого напряжения.

Итог: правильно определите размер силового кабеля среднего и низкого напряжения, проверив вместе все факторы: токовую нагрузку, падение напряжения, короткое замыкание и снижение номинальных характеристик. Что касается проектов по кабелям для хранения энергии или кабелям управления , помните об их уникальных ограничениях. Одно неверное число, и вы неделями переписываете спецификации.
